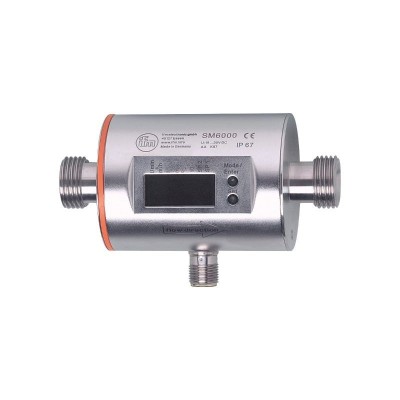

| IFM 易福门 电磁流量计 SM6000 产品特征 | |
|---|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 测量范围 | 0.1...25 l/min0.005...1.5 m³/h |
| 系统接口 | 螺纹连接 G 1/2 DN15 扁平密封 |
| IFM 易福门 电磁流量计 SM6000 应用 | |
| 特殊的性能 | 镀金触点 |
| 应用 | 加法器功能; 用于工业应用 |
| 安装 | 通过适配器连接管道 |
| 介质 | 导电液体; 水; 水为基本的介质 |
| 介质说明 | 电导率: ≥ 20 µS/cm粘性: < 70 mm²/s (40 °C) |
| 介质温度 [°C] | -10...70 |
| 抗压强度 [bar] | 16 |
| 抗压强度 [Mpa] | 1.6 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 17.7 |
| IFM 易福门 电磁流量计 SM6000 电气数据 | |
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) |
| 电流损耗 [mA] | 95; (24 V) |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 5 |
| IFM 易福门 电磁流量计 SM6000 总的输入/输出 | |
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| IFM 易福门 电磁流量计 SM6000 输入 | |
| 输入 | 计数器复位 |
| IFM 易福门 电磁流量计 SM6000 输出 | |
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程) |
| 负载最大值 [Ω] | 500 |
| 模拟电压输出 [V] | 0...10; (可调整量程) |
| 负载电阻最小值 [Ω] | 2000 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| IFM 易福门 电磁流量计 SM6000 测量/设定范围 | |
| 测量范围 | 0.1...25 l/min0.005...1.5 m³/h |
| 显示范围 | -30...30 l/min-1.8...1.8 m³/h |
| 分辨率 | 0.02 l/min0.002 m³/h |
| 开关点, SP | 0.25...25 l/min0.015...1.5 m³/h |
| 复原点, rP | 0.1...24.9 l/min0.005...1.495 m³/h |
| 测量值起点, ASP | 0...20 l/min0...1.2 m³/h |
| 测量值终点, AEP | 5...25 l/min0.3...1.5 m³/h |
| 步距 | 0.02 l/min0.002 m³/h |
| IFM 易福门 电磁流量计 SM6000 流量监控 | |
| 脉冲值 | 0.00001...30 000 m³ |
| 脉冲长度 [s] | 0,01...2 |
| IFM 易福门 电磁流量计 SM6000 温度监控 | |
| 测量范围 [°C] | -20...80 |
| 分辨率 [°C] | 0.2 |
| 开关点, SP [°C] | -19.2...80 |
| 复原点, rP [°C] | -19.6...79.6 |
| 测量值起点 [°C] | -20...60 |
| 测量值终点 [°C] | 0...80 |
| 设定步距 [°C] | 0.2 |
| IFM 易福门 电磁流量计 SM6000 精度/偏差 | |
| 流量监控 | |
| 精确度(在测量范围) | ± (0,8 % MW + 0,5 % MEW) |
| 重复精度 | ± 0,2% MEW |
| 温度监控 | |
| 精确度 [K] | ± 2,5 (Q > 1 l/min) |
| IFM 易福门 电磁流量计 SM6000 反应时间 | |
| 流量监控 | |
| 反应时间 [s] | 0.15; (dAP = 0, T19) |
| 可编程的延迟时间dS, dr [s] | 0...50 |
| 用于开关量输出的阻尼dAP [s] | 0...5 |
| 温度监控 | |
| 响应时间T05 / T09 [s] | T09 = 20 (Q > 1 l/min) |
| IFM 易福门 电磁流量计 SM6000 软件/编程 | |
| 参数设定 | 流量监控; 数量计; 预设容量计; 温度监控; 迟滞/窗口; 常开/常闭; 输出极性; 电流/电压/脉冲输出; 启动延迟; 显示可以关闭; 显示单位 |
| IFM 易福门 电磁流量计 SM6000 接口 | |
| 通信接口 | IO-link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 3 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 5 |
| 支持的DeviceID | 运行方式DeviceID默认569 |
| IFM 易福门 电磁流量计 SM6000 工作条件 | |
| 环境温度 [°C] | -10...60 |
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| IFM 易福门 电磁流量计 SM6000 认证/测试 | |
| EMC电磁兼容 | DIN EN 60947-5-9 |
| CPA认证 | 型号001MI准确度等级-最大允许误差± 1,5 % FSQ (min)0,005 m³/hQ (t)-Q (max)1,5 m³/h |
| 抗冲击 | DIN IEC 68-2-2720 g (11 ms) |
| 抗震 | DIN IEC 68-2-65 g (10...2000 Hz) |
| MTTF [年] | 162 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| IFM 易福门 电磁流量计 SM6000 机械技术数据 | |
| 重量 [g] | 544 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; TPE |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK; FKM |
| 系统接口 | 螺纹连接 G 1/2 DN15 扁平密封 |
| IFM 易福门 电磁流量计 SM6000 显示器/操作件 | |
| 显示 | 显示单位6 x LED, 绿色 (l/min, m³/h, l, m³, 10³, °C)开关状态2 x LED, 黄色测量值字母数字显示, 4位数字编程字母数字显示, 4位数字 |
| IFM 易福门 电磁流量计 SM6000 注释 | |
| 注释 | MW = 测量值MEW = Final value of the measuring range |
| 包装单位 | 1 件 |
| IFM 易福门 电磁流量计 SM6000 电气连接 | |
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| IFM 易福门 电磁流量计 SM6000 图表 | |
| 压力损失 | dP压力损失Q体积流量 |
